|
|
SLD工具鋼熱處理參數，回火曲線與回火溫度圖等 |
| SLD：
1、模具鋼材出廠硬度
退火210HB
2、超輻射發光二極管
SLD特征
高耐磨性冷作模具鋼，淬透性佳，熱處理變形小，易于加工。
SLD化學成分
C Si Mn Cr Mo V P S
1.50 0.25 0.45 12.00 1.00 0.35 <0.025 <0.01
SLD用途
重負荷冷沖壓?；驘嶙餍拚?，宜制作鋒利刀口，剪刀，形狀繁雜之冷沖壓工具。
鍛造：1050—950℃
退火：加熱至800-850℃，在此溫度中停留1-3小時，在爐中任其漸冷。
淬火：緩慢加熱至500-750℃，再加熱至1000-1050℃在油中或靜止空氣中冷卻，冷卻方式根據工件有效厚度而決定，一般在10mm以下用空氣冷卻至室溫。
回火：加熱至150-200℃或者500-550℃，在此溫度中停留，然后在靜止空氣中冷卻，回火溫度在150-200℃；對韌性方面注重及后需要線切割加工WED或放電加工EDM時，回火溫度應為500-530℃。
硬度：55HRC以上。
用途:
此鋼易於車削，并宜制鋒利刀口，剪刀，圓鋸，五金沖壓模具,成型軋輥,一
般冷作模具冷或熱作修整模，滾筒邊，螺絲紋，線模，銑刀，沖啷模，圓型滾
筒，制電力變壓器心沖模，切割鋼皮軋刀，鋼管成型滾筒，特殊成型滾筒，精
密規，形狀繁雜之冷壓工具，冶金，錫作模，塑膠模，螺釘打頭模等。
GIS方面
SLD是風格化圖層描述器（Styled Layer Descriptor）的簡稱。SLD描述了如何在WMS規范的基礎上進行擴展使之支持用戶對要素數據進行自定義的符號化顯示。

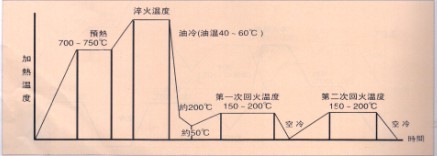

回火曲線圖
.jpg)
回火溫度
|
|
